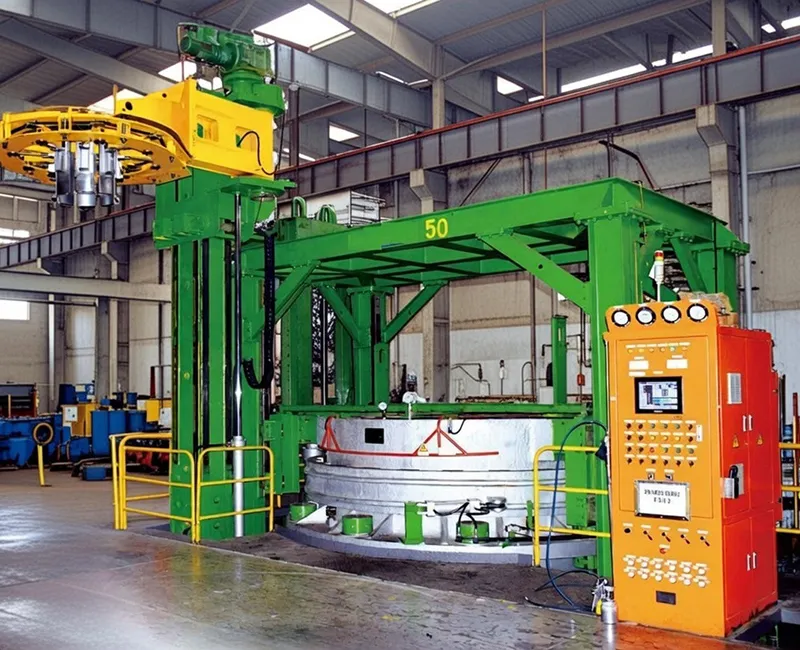

مكبس الفلكنة الهيدروليكي لإطارات الطرق الوعرةOff-The-Road Tyre Hydraulic Curing Press

مكبس فلكنة إطارات الطرق الوعرة (مكبس فلكنة OTR)

مكبس الفلكنة الهيدروليكي للإطارات

صممت الشركة مكابس الفلكنة الهيدروليكية لإطارات الطرق الوعرة (OTR) لفلكنة الإطارات الشعاعية العملاقة المخصصة للاستخدامات الوعرة، حيث تعتمد هذه المكابس على هيكل هيدروليكي بنظام رفع رأسي وفتح خلفي، مع استخدام قوالب مقسّمة إلى قطاعات ومركبة في تكوين الجزء السفلي من المكبس. كما يعتمد نظام القوالب على التسخين بواسطة غرف البخار، مما يجعل هذا النوع من المكابس مناسباً لفلكنة إطارات OTR كبيرة الحجم تتطلب ظروف فلكنة مستقرة وتشغيلاً موثوقاً للقالب.

اترك رسالتك أو استفسارك هنا
المواصفات الفنية
الموديل وحدة القياس B3100 B3650 B4250
قياس المكبس   122" 145" 170"
نوع غرفة المعالجة الحرارية (غرفة الفلكنة)   نوع غرفة البخار نوع غرفة البخار نوع غرفة البخار
عدد غرف المعالجة الحرارية (الفلكنة)   1 1 1
القطر الداخلي لغرفة الفكلنة mm Ø3100 Ø3650 Ø4250
أقصى قوة إغلاق (kN) KN 17200 20000 30000
ارتفاع قالب الفلكنة (مم) mm 800-1250 1020 1300
أقصى قطر خارجي مسموح به للقالب (مم) mm Ø2175 Ø2680 Ø3210
نوع الآلية المركزية   BOM BOM BOM
قطر شفة الإطار (حلقة الـBead) المناسب in 24-36 49 51
أقصى قطر خارجي للإطار بعد الفلكنة (مم) قالب مقسّم إلى قطاعات mm Φ2175 Φ2680 Φ3210
أقصى عرض مقطع الإطار بعد الفلكنة (مم) mm 845 734 988
أقصى ارتفاع للإطار غير المفلكن (مم) mm 1500 1150 1430
أقصى قطر خارجي للإطار غير المفلكن (مم) mm 2100 2555 3032
أقصى ارتفاع لتمدد البلادر (مم) mm 1950 1800 2200
أقصى وزن للمناولة بواسطة الملقط الميكانيكي (كجم) Kg 1800 2200 2700
ضغط زيت الضغط العالي (MPa) MPa 16
أقصى ضغط لوسيط الفلكنة الخارجي (MPa) MPa 0.9
أقصى ضغط لوسيط الفلكنة الداخلي (MPa) MPa 3.0 3.3 3.3
الضغط الهيدروليكي (MPa) MPa 0.7
ضغط هواء التشغيل (MPa) MPa 0.35
الأبعاد الكلية (الطول × العرض × الارتفاع) (مم) (m) 6.8 × 8.4 × 8.8 7.8 × 10.4 × 10.5 8.5 × 14.5 × 13.8
أقصى مقاس مناسب للإطار   33.25R25 40.5/75R39 36.00R51
