مكبس الفلكنة الميكانيكي لإطارات الطرق الوعرةOff-The-Road Tyre Mechanical Curing Press
مكبس فلكنة إطارات الطرق الوعرة (مكبس فلكنة OTR)

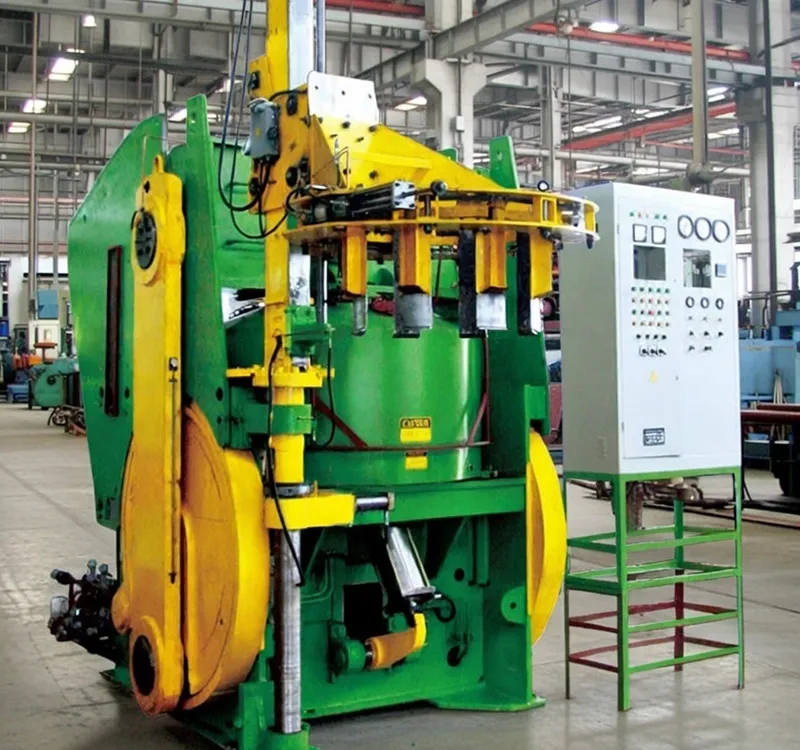

مكبس فلكنة ميكانيكي لإطارات الطرق الوعرة (OTR) - قالب واحد
صممت الشركة مكابس الفلكنة الميكانيكية لإطارات الطرق الوعرة والإطارات الزراعية لفلكنة الإطارات الشعاعية والمنحازة، وتتوفر بتكوين قالب واحد أو قالبين، حيث تعتمد هذه المكابس على هيكل مكبس ميكانيكي، مع قوالب تُسخّن بالبخار أثناء عملية الفلكنة. كما تختلف آلية تحميل الإطار وتفريغه وفكّه من القالب بين الطراز ذي القالب الواحد والطراز ذي القالبين، مما يسهّل اختيار التكوين المناسب لمتطلبات الإنتاج المختلفة.
| الموديل | وحدة القياس | |||||
| قياس المكبس | 75" | 85" | 88" | 101" | ||
| عدد غرف المعالجة الحرارية (الفلكنة) | 1 | 1 | 1 | 1 | ||
| القطر الاسمي لغرفة البخار | mm | Ø1900 | Ø2160 | Ø2235 | Ø2565 | |
| أقصى قوة إغلاق (kN) | kN | 6470 | 8430 | 9510 | 13685 | |
| ارتفاع قالب الفلكنة (مم) | mm | 380-720 | 500-870 | 500-920 | 600-1070 | |
| نوع الآلية المركزية | BOM | BOM | BOM | BOM | ||
| قطر شفة الإطار (حلقة الـBead) المناسب | in | 20-32 | 20-38 | 20-38 | 24-46 | |
| أقصى قطر خارجي للإطار بعد الفلكنة (مم) | قالب مقسّم إلى قطاعات | mm | Ø1350 | Ø1450 | Ø1600 | Ø1981 |
| قالب من قطعتين | mm | Ø1600 | Ø1800 | Ø1880 | Ø2286 | |
| أقصى ارتفاع للإطار غير المفلكن (مم) | mm | 1260 | 1467 | 1600 | 1880 | |
| الزمن النظري لفتح/إغلاق القالب (ثانية) | s | 86 | 106 | 106 | 129 | |
| أقصى وزن للمناولة بواسطة الملقط الميكانيكي (كجم) | kg | 600 | 800 | 800 | 1060 | |
| أقصى وزن للقالب (كجم) | kg | 25000 | ||||
| أقصى ضغط لوسيط الفلكنة الخارجي (MPa) | Mpa | 0.7 | 0.7 | 0.91 | 0.91 | |
| أقصى ضغط لوسيط الفلكنة الداخلي (MPa) | Mpa | 2.8 | 2.8 | 2.8 | 2.8 | |
| الضغط الهيدروليكي (MPa) | Mpa | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 1.8-2.1 | |
| ضغط هواء التشغيل (MPa) | Mpa | 0.7 | 0.7 | 0.7 | 0.7 | |
| ضغط هواء التحكم (MPa) | Mpa | 0.35 | 0.35 | 0.35 | 0.35 | |
| ضغط النفخ اللاحق (MPa) | Mpa | 1.4 | ||||
| عرض الجنط المناسب للنفخ اللاحق (مم) | mm | 495 | ||||
| الأبعاد الكلية (الطول × العرض × الارتفاع) (مم) | (m) | 7.2 × 6.6 × 6.3 | 5.1 × 5.4 × 7.5 | 5.4 × 5.4 × 7.5 | 5.4 × 7.4 × 8.5 | |
| أقصى مقاس مناسب للإطار | 14.00R25 | 23.5R25 | 26.5R25 | 29.5R29 | ||
الميزات
- متوافق مع عمليات الفلكنة بالنيتروجين والبخار.
- مزود بآلية مركزية من نوع BOM.
- يمكن ضبط معلمات الفلكنة من خلال نظام التحكم PLC، الذي يتولى أيضًا إدارة بيانات العملية في الوقت الفعلي وتخزينها وإصدار الإنذارات ومراجعة السجلات التاريخية.
- تتوفر واجهةEthernet لربط عدة مكابس فلكنة ضمن شبكة واحدة.
- تشمل التجهيزات الاختيارية جهازًا كهربائيًا لضبط القالب، وجهاز قيادة للقالب المقسّم إلى قطاعات، ووحدات لتخزين الإطارات، بالإضافة إلى إمكانية تخصيص نظام أنابيب الفلكنة.
