آلة تقطيع المطاط (رأسية وأفقية)Rubber Cutting Machine

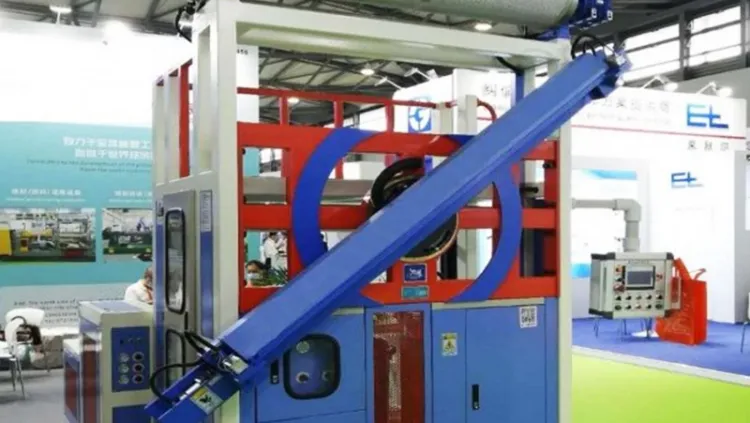

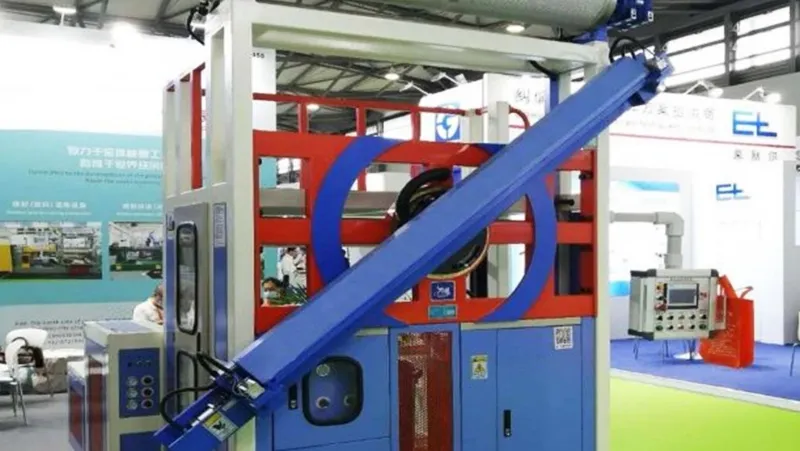

ماكينة القص العمودي لطبقات مطاط الإطارات المنحازة
المواصفات الفنية
| قطر أسطوانة نقل القماش (مم) | 324 |
| الطول الفعّال لأسطوانة نقل القماش (مم) | 1600 |
| أقصى طول للقماش المنقول (مم) | 999 |
| نطاق زاوية القص (درجة) | 0° -45° |
| عدد مرات القص في الدقيقة | 18 |
| مشوار القص (مم) | 2400 |
| سرعة تغذية القماش (م/دقيقة) | 24.7 |
| سعة تخزين القماش (مم) | 2880 |
| نوع المحرك الرئيسي | HC-SFS152 |
| وحدة التحكم الرئيسية | MR-J25-200A |
| قدرة محرك إطار تغذية القماش (kW) | 2.2 |

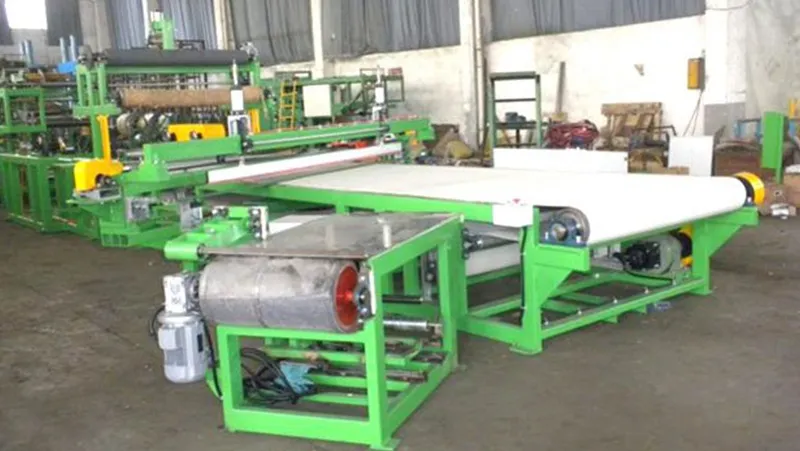

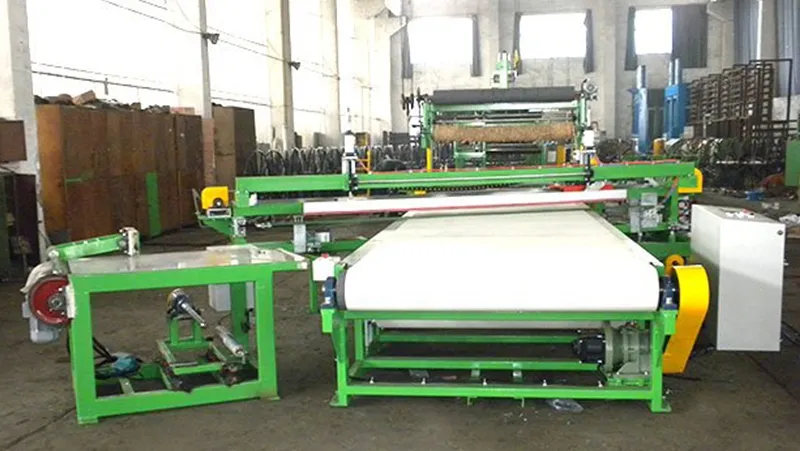

ماكينة القص الأفقي لطبقات مطاط الإطارات المنحازة
يمكن لهذه الماكينة الاقتران مع مناول ميكانيكي، تنفيذ وصل آلي لطبقات القماش المطاطي المقوّى بالحبال النسيجية.
المواصفات الفنية
| أقصى عرض رولة القماش المقوّى بالحبال (مم) | 1600 |
| أقصى قطر رولة القماش المقوّى بالحبال (مم) | 1050 |
| عرض القص (مم) | 2430 |
| عدد مرات القص في الدقيقة (قص ثنائي الاتجاه بواسطة أسطوانة هوائية بدون قضيب) | 20 |
| نطاق زاوية القص (°) | 0 -45 |
| سرعة دوران القاطع (دورة/دقيقة) | 4800 |
| سرعة نقل القماش (م/دقيقة) | 0.3-60 |
| مدى حركة إطار التحريك (مم) | 2450 |
| الأبعاد الكلية (مم) | 10385(8m) 12385×4360×2160(10m) 14385(12m) |
| الوزن (طن) | 4.45 |
