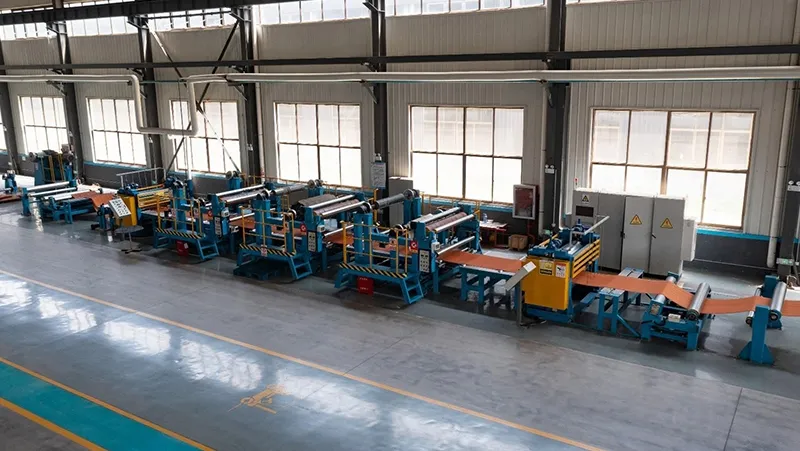

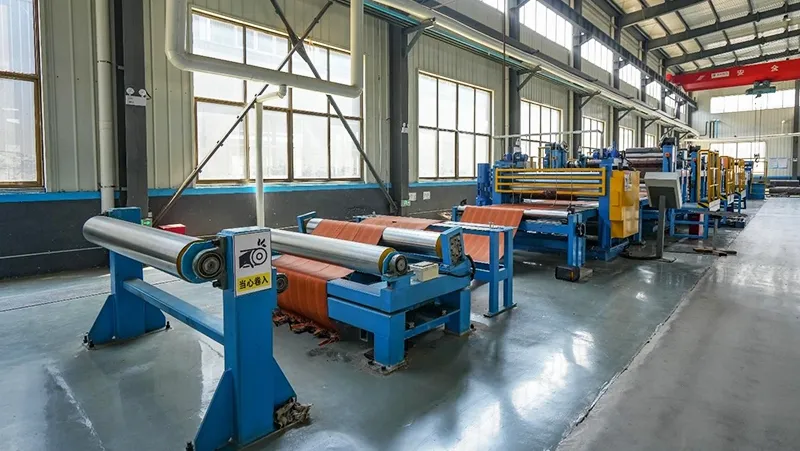

خط تجميع وتجهيز السيور المطاطية غير المفلكنةRubber Green Belt Building Line
شاهد الفيديو
تُستخدم خطوط الإنتاج هذه لتجهيز السيور المطاطية غير المفلكنة، وبناء وتجهيز هياكل السيور متعددة الطبقات قبل الفلكنة. كما تتولى هذه الخطوط تجميع الطبقات وتطبيق المطاط على سيور النقل المصنوعة من أقمشة النايلون وEP والقطن، بما يساعد على تحقيق المحاذاة الصحيحة والحفاظ على تجانس بنية الحزام (السير) أثناء التشكيل. ويعتمد الخط على أنظمة للتحكم في الشد والتوجيه لضمان استقرار مناولة المواد أثناء التشغيل. كما يتم تطبيق نظام للتحكم في التجاعيد أثناء لف نسيج التقوية، للمساعدة في الحد من التشوه، بينما يتيح نظام التحكم PLC عرض معلمات العملية وضبطها بسهولة أكبر. وتساعد أنظمة الضبط الأوتوماتيكي للشد وتتبع المواد على الحفاظ على المحاذاة طوال مراحل الإنتاج، كما يشتمل الخط على نقاط متعددة لإيقاف الطوارئ وحواجز أمان لتعزيز سلامة التشغيل.
التجهيزات الفنية
- وحدة لف وفك رولة المنتج، تعمل بمحرك عزم
- نظاما فك لف مزدوج ومفرد
- وحدات لف وفك رولة نسيج التقوية، بنظام شد قياسي أو بنظام شد ثابت
- طاولة العمل، بتكوين مدمج أو بنظام تشغيل بواسطة ناقل
- نظام أوتوماتيكي لتطبيق مطاط الحواف
- وحدة أوتوماتيكية لقص مطاط الحواف
- نظام أوتوماتيكي لتطبيق المادة اللاصقة
المواصفات الفنية
| الموديل | ||||
| أقصى عرض لجسم الحزام غير المفلكن (مم) | 1200 | 1600 | 2200 | 2400 |
| أقصى سُمك لجسم الحزام (السير) غير المفلكن (مم) | 30 | 30 | 30 | 30 |
| أقصى قطر لجسم الحزام (السير) غير المفلكن (مم) | 3000 | 3500 | 3500 | 3500 |
| أقصى وزن لجسم الحزام (السير) غير المفلكن (طن) | 10 | 10 | 10 | 10 |
| أقصى سرعة للتشكيل (م/دقيقة) | 5–30 | 5–30 | 5–30 | 5–30 |
| أقصى سُمك لصفائح المطاط المناسبة (مم) | 1–20 | 1–20 | 1–20 | 1–20 |
| طريقة التحكم في الشد | مكبح التحكم في الشد | مكبح التحكم في الشد | مكبح التحكم في الشد | مكبح التحكم في الشد |
| نظام التحكم في محاذاة الحواف | سيرفو | سيرفو | سيرفو | سيرفو |
| طول طاولة التشكيل (مم) | 3000 | 3000 | 3000 | 3000 |
| عرض طاولة التشكيل (مم) | 820 | 820 | 820 | 820 |
الميزات
- تتوفر بتكوينات ذات شد ثابت أو شد مستمر لتلبية متطلبات التشكيل المختلفة.
- وحدات لف وفك رولة المنتج، تعمل بمحركات عزم.
- أنظمة لف وفك رولة مزدوجة، ولف وفك رولة مفرد، ولف وفك رولة قماش البطانة، مع توفرها بتصميمات ذات شد ثابت أو شد مستمر.
- تتوفر طاولات العمل بتكوينات مختلفة، تشمل النوع المتكامل، والنوع المنفصل، والنوع المزود بناقل للحركة
- تشمل التكوينات الإضافية أنظمة أوتوماتيكية لتطبيق مطاط الحواف، وقص الحواف، وتطبيق المادة اللاصقة
الميزات
- تُستخدم لتشكيل سيور النقل القماشية المصنوعة من النايلون وEP وقماش القطن، مع إمكانية تطبيق المطاط لتلبية متطلبات عمليات الإنتاج المختلفة.
- تتميز بهيكل ميكانيكي بسيط وواضح وسهل التشغيل، مما يساعد على تقليل الجهد اليدوي وتسهيل تشغيل الخط.
- يزود نظام لف قماش البطانة بجهاز لتسوية التجاعيد، للمساعدة في منع تكوّن الثنيات، مع إمكانية التشكيل في الاتجاهين الأمامي والعكسي.
- يعتمد الخط على نظام تحكم PLC مع تشغيل مركزي، وإمكانية ضبط معلمات التشغيل عبر شاشة لمس، والتحكم الأوتوماتيكي في الشد، والتصحيح الأوتوماتيكي للانحراف، بما يدعم التشغيل المتزامن للخط بالكامل في الوضع الأوتوماتيكي.
- تُركّب أغطية حماية في مناطق الحماية الرئيسية، مع توزيع عدة نقاط لإيقاف الطوارئ على امتداد الخط، لتعزيز سلامة التشغيل.
