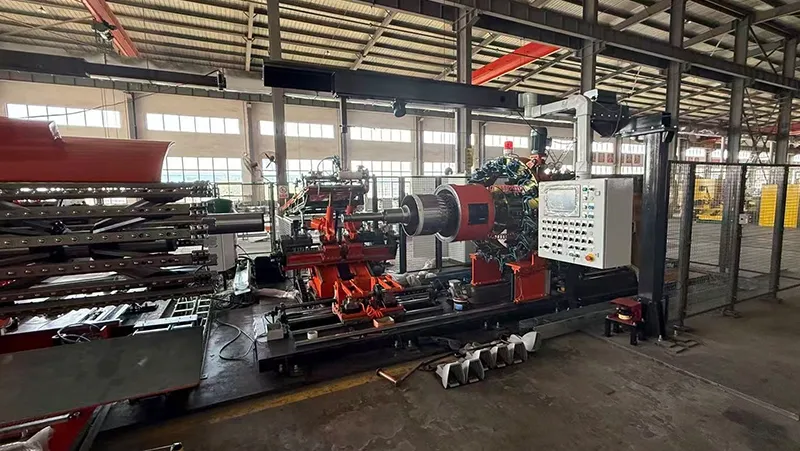

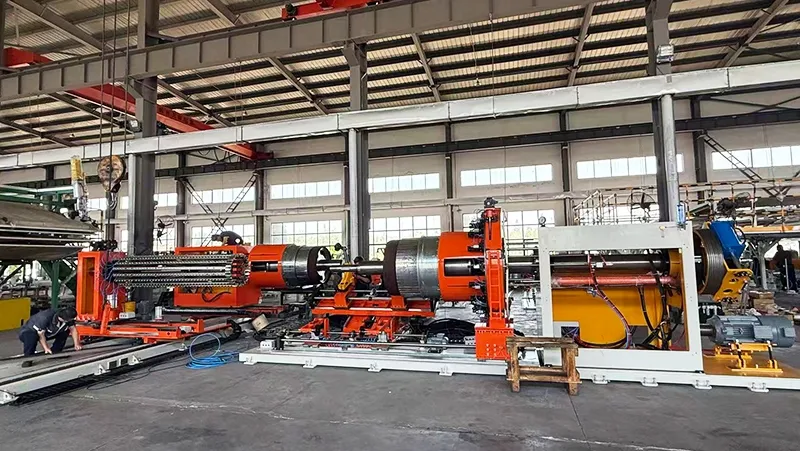

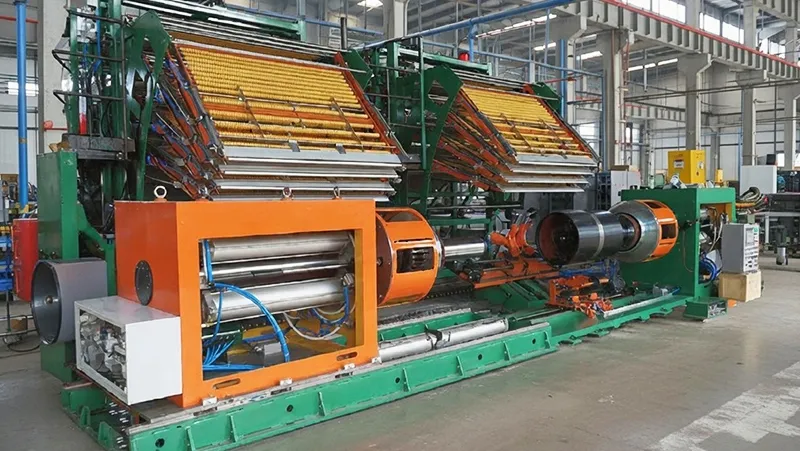

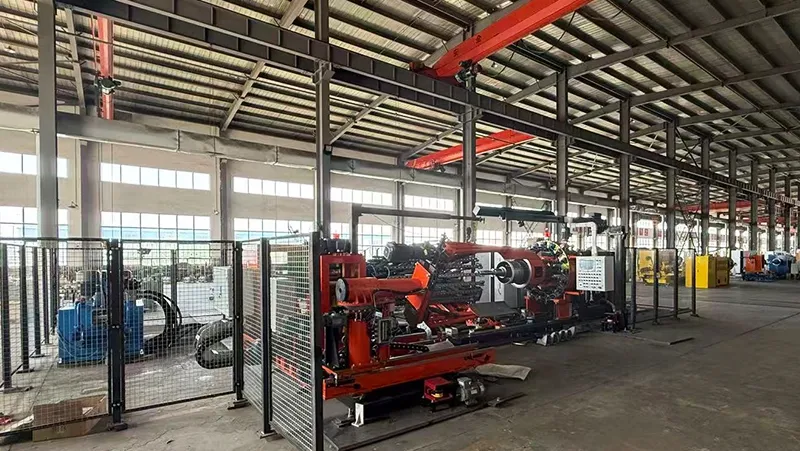

آلة بناء وتجميع الاطارات المنحازة للمركباتBias Tyre Building Machine
شاهد الفيديو
تُستخدم آلة بناء وتجميع الإطارات المنحازة لتشكيل الإطار غير المفلكن على أسطوانة (درام) البناء، من خلال تركيب طبقات التقوية، والجدار الجانبي، والمداس، وغيرها من المكونات المطلوبة بالتسلسل الصحيح، ثم ضغطها معاً أثناء تشكّل هيكل الإطار. كما تساعد آلية الرفع بالأصابع والرفع بالبلادر على تشكيل منطقة الحافة السلكية أثناء مرحلة التشكيل، بينما يساعد نظام الجر بوسادة هوائية على تغذية غلاف نسيج التقوية مع تحقيق تموضع أدق، وتقليل التشوه، والحفاظ على توزيع أكثر تجانسًا للمادة. وبفضل نظام التحكم PLC، يمكن إدارة وظائف مثل التشغيل، والمراقبة، والإنذارات، والاتصال بسهولة أكبر طوال عملية بناء الإطار.
المواصفات الفنية
| قطر أسطوانة (درام) البناء (مم) | 250–350 | 340–490 | 450–540 | 570–690 | 690–826 | 770–920 | 1060–1168 | 1000–1300 |
| عرض أسطوانة (درام) البناء (مم) | 720 | 230–530 | 470–600 | 510–680 | 500–1200 | 700–1260 | 950–1700 | 1000–1700 |
| أقصى عرض لغلاف نسيج التقوية (مم) | 1850 | 850 | 900 | 1150 | 1850 | 2020 | 2425 | 2600 |
| قطر شفة الإطار (حلقة الـBead المناسب) (بوصة) | 8"–10" | 12"–14" | 15"–16" | 18"–20" | 24"–25" | 25" | 29"–33" | 33"–35" |
| قطر العمود المتوافق (مم) | Ø40 | Ø50 | Ø50 | Ø90 | Ø120 | Ø140 | Ø160 | Ø160 |
