آلة بناء وتجميع الإطارات الشعاعية للمعدات الزراعية (بناء وتجميع كاوتش/تواير ريديال)Agriculture Radial Tyre Building Machine
شاهد الفيديو

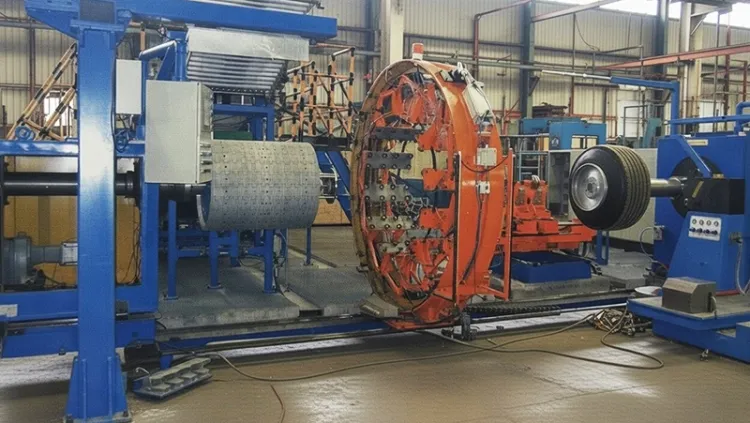

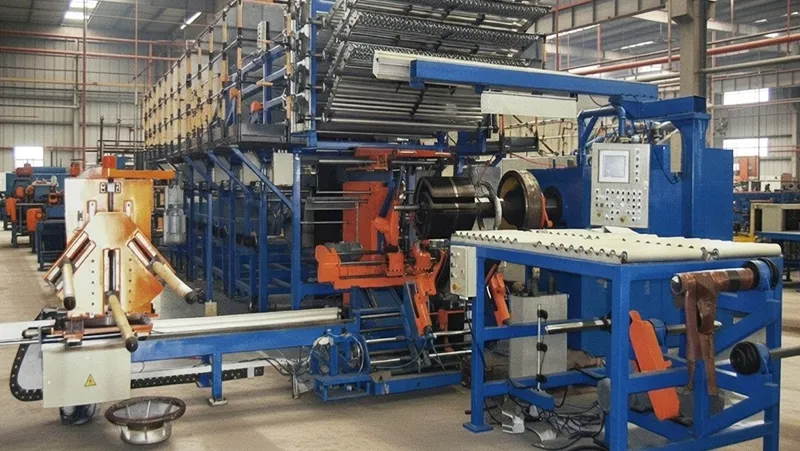

تُستخدم هذه الآلات لبناء وتجميع الإطارات الشعاعية للمعدات والآلات الزراعية وتشكيلها قبل الفلكنة، من خلال تركيب المكونات الرئيسية مثل طبقات التقوية، وطبقات الأحزمة، والمداس بالتسلسل المطلوب. ويعتمد نظام التحكم على PLC لإدارة برامج التشغيل، والمراقبة، وإصدار الإنذارات، والاتصال، مما يجعل إدارة عملية الإنتاج وتشغيلها أكثر سهولة. ولذلك، تناسب هذه الماكينات الإطارات الكبيرة المصممة للعمل تحت الأحمال الثقيلة وفي ظروف التشغيل الزراعية القاسية وفي الطرق الوعرة.
المواصفات الفنية
المرحلة الأولى
| قطر أسطوانة بناء الإطارات (درام) (مم) | 390–560 | 420–620 | 560–840 | 686–1168 | 740–1200 | 1000–1320 | 1050–1450 | 1150–1450 |
| عرض أسطوانة بناء الإطارات (درام) (مم) | 360–600 | 360–600 | 400–1200 | 480–1450 | 600–1450 | 600–1600 | 600–1750 | 420–680 |
| مقاس حلقة شفة الإطار المناسب (بوصة) | 16"–30" | 16"–22.5" | 20"–32" | 24"–42" | 26"–42" | 38"–46" | 38"–54" | 42"–54" |
المرحلة الثانية
| نطاق عرض أسطوانة (درام) البناء (مم) | 150–650 | 200–1500 | 200–1800 |
| قطر أسطوانة (درام) الحزام (مم) | 700–1400 | 800–1950 | 1200–2100 |
| عرض طبقة الحزام (مم) | 200–550 | 350–800 | 450–1350 |
| قطر شفة الإطار (حلقة الـBead ) المناسب (بوصة) | 16"–30" | 24"–42" | 38"–54" |
