ماكينة لفّ الأسلاك الفولاذية لتدعيم الجنزير المطاطي (تشكيل طبقة التدعيم بالأسلاك الفولاذية داخل الجنزير المطاطي)Rubber Track Steel Cord Winding Line

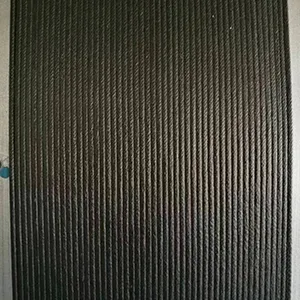

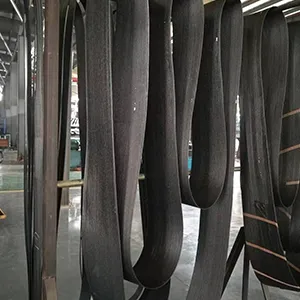

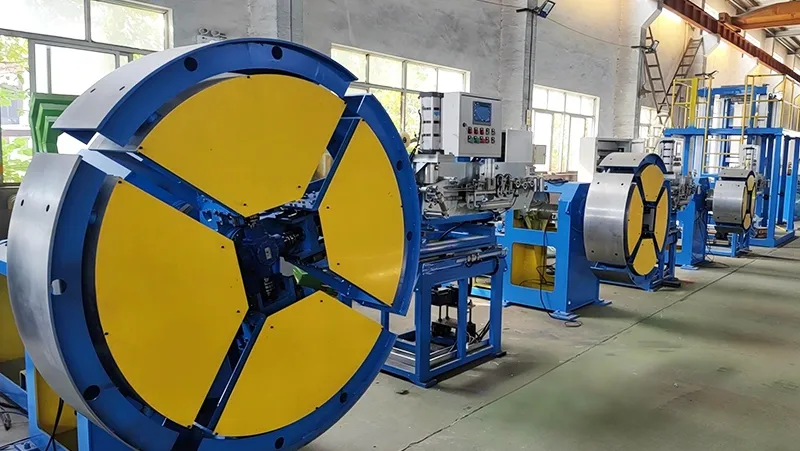

تتمثل الوظيفة الأساسية لخطوط لف الأسلاك الفولاذية للجنازير المطاطية في تشكيل طبقة التقوية الداخلية المصنوعة من الاسلاك الفولاذية داخل الجنزير المطاطي، حيث يُلف سلك فولاذي واحد مطلي بالمطاط على درام التشكيل في مسار حلزوني متراص، مع ضبط عرض اللف وعدد اللفات بدقة عبر نظام التحكم. ويتيح ذلك تشكيل مواصفات مختلفة لأحزمة التقوية بالأسلاك الفولاذية باستخدام الدرام نفسه، مع تحقيق دقة أعلى في تموضع الحبل وتجانس أكبر في شدّه. ولذا، يسهم ذلك في تعزيز القوة الكلية لطبقة التقوية، وضمان مستوى أعلى من الجودة والموثوقية للجنزير المطاطي النهائي.
نماذج
المواصفات الفنية
| نطاق قطر الحبل الفولاذي المناسب (مم) | Ø1.4–Ø6.4 |
| نطاق محيط حزام الحبال الفولاذية المناسب (مم) | 1400–12000 |
| أقصى محيط لف قابل للضبط (مم) | 700 |
| عرض المسار العرضي (مم) | 320 |
| أقصى سرعة لف (م/دقيقة) | 80 |
| أقصى طول لتخزين الحبل الفولاذي (م) | 100 |
| أقصى سرعة خط السحب (م/دقيقة) | 110 |
| كفاءة الإنتاج (مثال: L = 4950 مم، 23 لفة) | دقيقتان لكل دقيقة |
الميزات
- يمكن استخدام أسطوانة تشكيل واحدة (درام واحد) لإنتاج أحزمة الحبال الفولاذية بمواصفات مختلفة.
- يتم التحكم في طلاء الحبل بالمطاط، والنقل، وضبط الشد، واللف، وترتيب الحبال من خلال نظام التحكم، بما يضمن دقة أعلى في عملية اللف.
- يُستخدم الحبل الفولاذي المطلي بالمطاط بدلاً من عملية الغمس التقليدية، مما يقلل استهلاك البنزين ويرفع مستوى السلامة والكفاءة في الإنتاج. يساعد نظام التحكم في الشد على الحفاظ على تجانس قوة الشد في كل لفة، مما يدعم القوة الكلية لطبقة الحبال الفولاذية ويحسن جودة الجنزير المطاطي النهائي.
